IU2シリーズ

ゴム製品の歪み、へこみ具合の検出を行います。

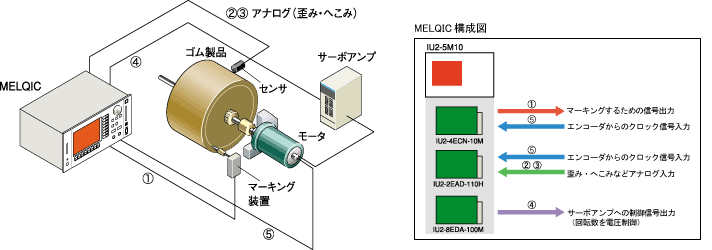

ゴム製品を回転させ、エンコーダからのクロック信号に同期して、センサからのアナログ信号をサンプリングします。
このサンプリングには、CLK 同期サンプリングができるアナログ入力ボードIU2-2EAD-110Hを用います。

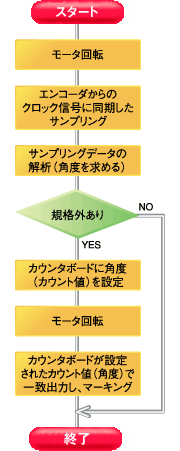

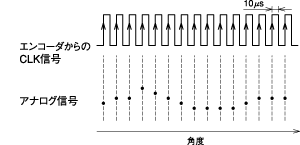

エンコーダからのクロック信号に同期してサンプリングしているので、各サンプリングデータは、ゴム製品を回転させたときの角度（位置）に対応した入力値になります。今回は100kHz程度のクロック信号に同期してサンプリングします。サンプリングした各データをMELQIC本体で規格値と比較し、規格外になった入力値とそのときの角度（位置）を求めます。
次に再度ゴム製品を回転させ、エンコーダからの信号をカウンタボードIU2-4ECN-10Mでカウントし、規格外になった角度でカウンタボードからの一致出力により、規格外になった位置にマーキングをします。

• エンコーダのZ相信号、クロック信号をアナログ入力ボードIU2-2EAD-110HのTRG入力、CLK入力に入れることで回転物の角度毎のアナログデータを簡単かつ正確に取り込むことができた。
• カウンタボードIU2-4ECN-10Mの一致出力を用いたら、不具合位置へのマーキング信号を出すことがすぐにできた。
• 今回は、回転物の角度とそのときのアナログ値の取込みだったが、このシステムなら、一般的な形状判定（位置対アナログ値）もそのまま使えそうだ。
