MELSEC MXコントローラ MX-Rモデル 特長 基本システム構成
基本システム構成

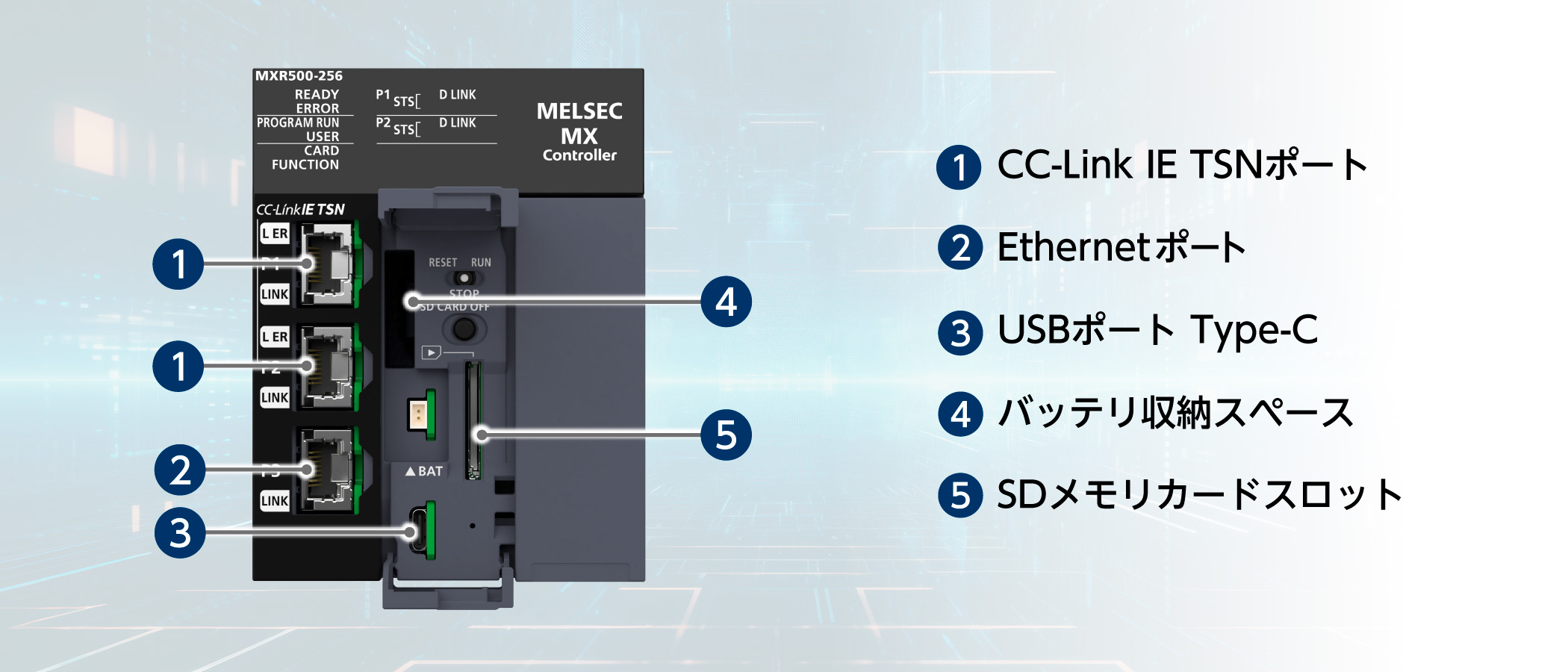

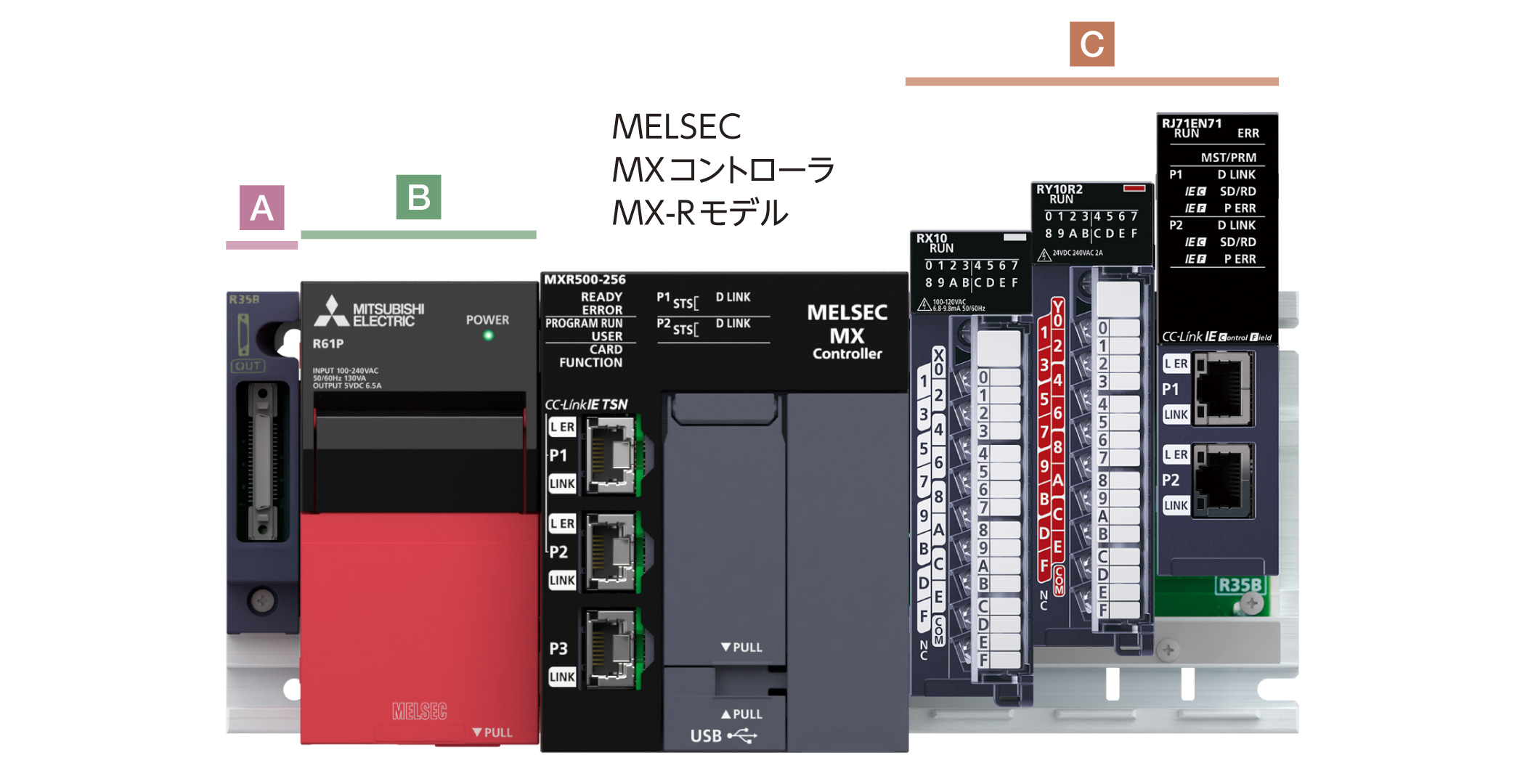

MELSEC MXコントローラ MX-RモデルはMELSEC iQ-Rシリーズの基本ベースユニットに装着します。以下「MELSEC MXコントローラ MX-Rモデルに対応する機器一覧」に記載の製品と組み合わせてご使用いただけます。

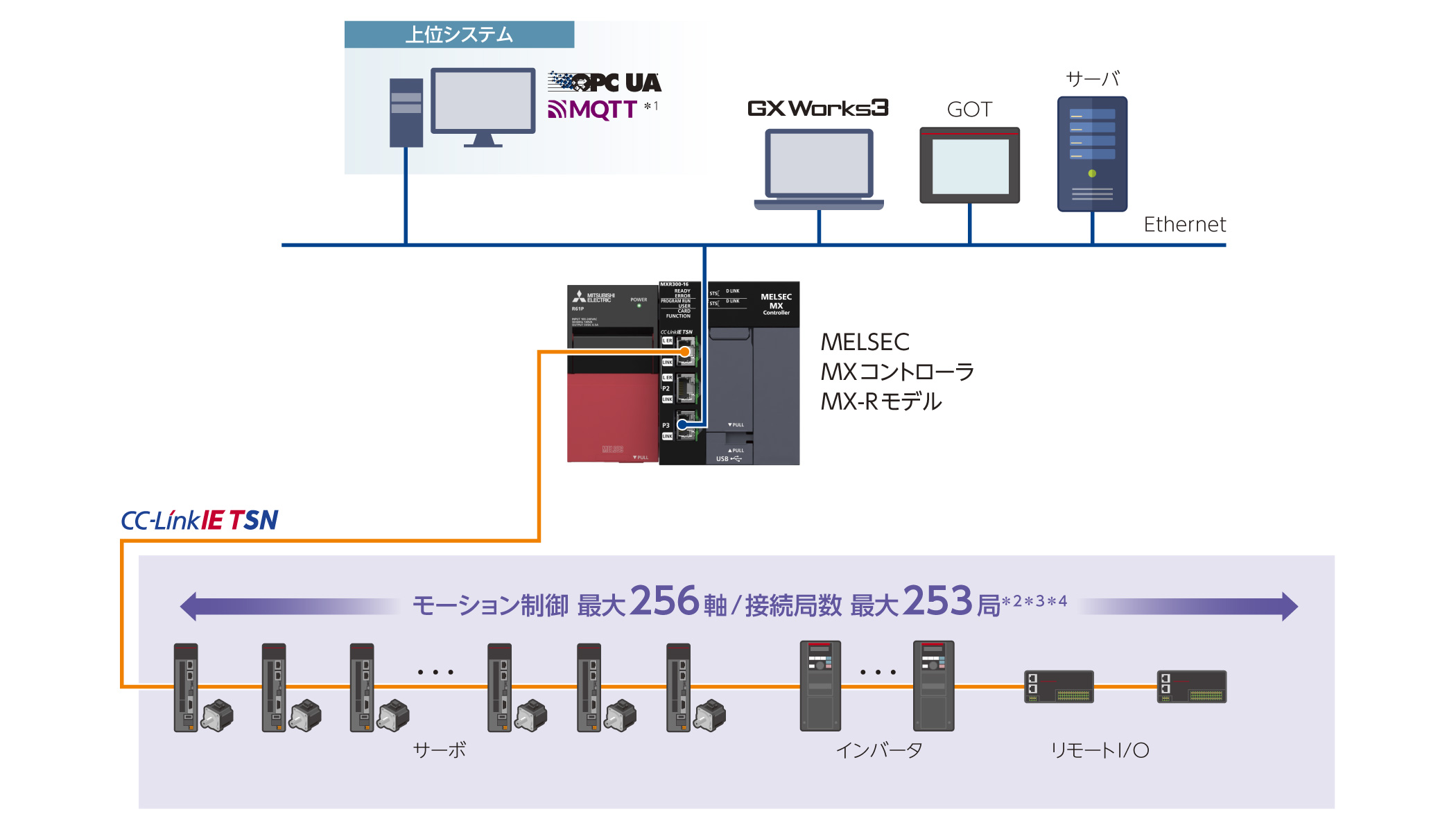

システム構成例
＊１：将来対応
＊２：多軸サーボアンプは1局占有で複数軸を制御できます。
＊３：253局接続に対応したデバイス局は順次拡張予定です。詳細は、テクニカルニュース(FA-D-0451)をご参照ください。
＊４：モーション制御ができるのはサーボのみ
対応ユニット
MELSEC MXコントローラ MX-Rモデルに対応する機器一覧です。
C
MELSEC MXコントローラ MX-Rモデルに対応するユニット
| AC入力 | RX10 |
|---|---|
| RX10-TS | |
| RX28 | |
| DC入力 | RX40C7、 RX41C4、 RX42C4 |
| RX40C7-TS、 RX41C4-TS、 RX70C4、 RX71C4、 RX72C4 | |
| DC高速入力 | RX40PC6H、 RX40NC6H |
| RX41C6HS、 RX61C6HS | |
| 診断機能付き入力 | RX40NC6B |
| 接点出力 | RY10R2 |
| RY10R2-TS | |
| RY18R2A | |
| トライアック出力 | RY20S6 |
| トランジスタ出力 | RY40NT5P、 RY41NT2P、 RY42NT2P、 RY40PT5P、 RY41PT1P、 RY42PT1P |
| RY40NT5P-TS、 RY41NT2P-TS、 RY40PT5P-TS、 RY41PT1P-TS | |
| トランジスタ高速出力 | RY41NT2H、 RY41PT2H |
| 診断機能付き出力 | RY40PT5B |
| 入出力混合 | RH42C4NT2P |
| アナログ-デジタル変換 | R60AD4、 R60ADI8、 R60ADV8 |
|---|---|
| 高速アナログ-デジタル変換 | R60ADH4 |
| チャンネル間絶縁アナログ-デジタル変換 | R60AD8-G、 R60AD16-G |
| チャンネル間絶縁ディストリビュータ | R60AD6-DG |
| デジタル-アナログ変換 | R60DA4、 R60DAI8、 R60DAV8 |
| 高速デジタル-アナログ変換 | R60DAH4 |
| チャンネル間絶縁デジタル-アナログ変換 | R60DA8-G、 R60DA16-G |
| チャンネル間絶縁熱電対入力 | R60TD8-G |
|---|---|
| チャンネル間絶縁測温抵抗体入力 | R60RD8-G |
| 温度調節 | R60TCTRT2TT2、 R60TCTRT2TT2BW、 R60TCRT4、 R60TCRT4BW |
| R60TCTRT2TT2-TS、 R60TCRT4-TS |
高速カウンタ、絶縁パルス入力、フレキシブル高速I/O制御ユニット
| CC-Link IE内蔵Ethernetインタフェース | RJ71EN71 |
|---|---|
| シリアルコミュニケーション | RJ71C24、 RJ71C24-R2、 RJ71C24-R4 |
| GP-IBインタフェース | RJ71GB91 |
| CC-Link IE TSN | RJ71GN11-T2 |
|---|---|
| RJ71GN11-SX | |
| RJ71GN11-EIP | |
| CC-Link IEコントローラネットワーク | RJ71GP21-SX |
| RJ71GP21S-SX | |
| CC-Link IEフィールドネットワーク | RJ71GF11-T2 |
| CC-Linkシステムマスタ・ローカル | RJ61BT11 |
| AnyWireASLINKマスタ | RJ51AW12AL |
| デバイスネットマスタ・スレーブ | RJ71DN91 |
| BACnet | RJ71BAC96 |
ブランクカバー
| ブランクカバー | RG60 |
|---|
| SDメモリカード | NZ1MEM-2GBSD、 NZ1MEM-4GBSD、 NZ1MEM-8GBSD、 NZ1MEM-16GBSD |
|---|
| バッテリ | FX3U-32BL |
|---|
＊1： MXR500-□：増設ベースユニットでのみ使用可能
MXR300-□：R33B、R35Bおよび増設ベースユニットで使用可能
