機種を選定する クラッチ・ブレーキ機種選定ツール
例2. 巻出しの場合
| 種類選択 | パウダブレーキ |
|---|---|
| 選定方法 | 手動選定 ZKB-1.2XN |
| 条件入力 | 張力：40～80［N］ 巻径：75～250［mm］ ラインスピード：5～15［m/min］ |
| ギヤ比 | 直結（R=1） |
Step 1 種類選択
「パウダブレーキ」を選択した例を紹介します。

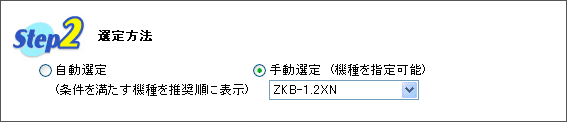

Step 2 選定方法
「手動選定： ZKB-1.2XN」を選択します。

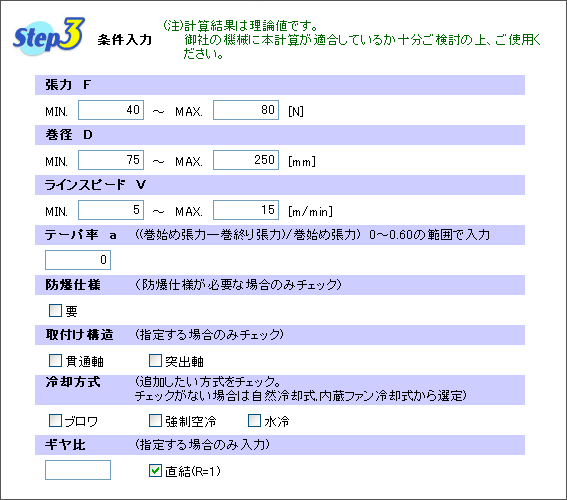

Step 3 条件入力
条件を入力します。
条件を入力後、「計算開始」を選択します。

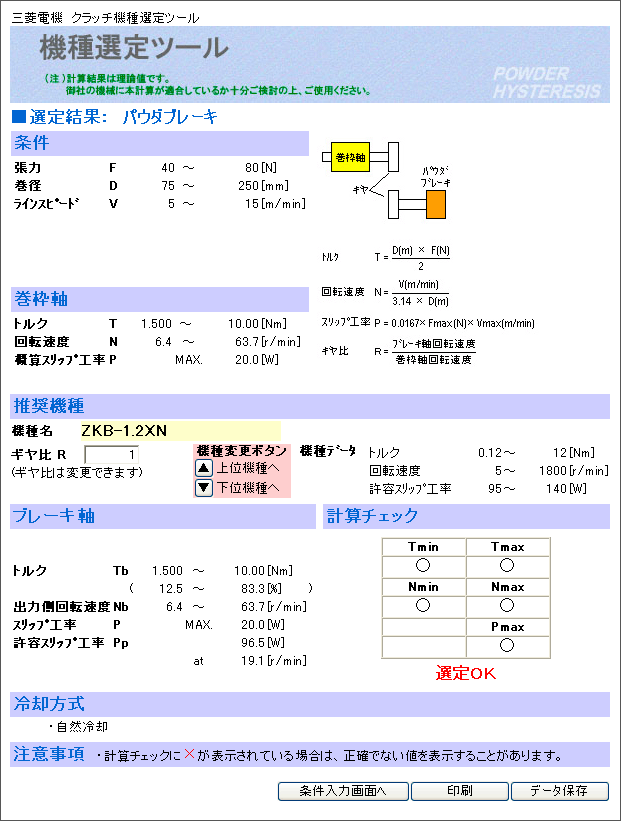

選定結果
- 選定結果の「条件」が入力した条件と合っているかご確認ください。
- 計算結果がすべて「○」になっているかご確認ください。
「×」になっている場合は「条件入力画面へ」を選択し、再度条件を入力し計算してください。
その他の選定例
| 例1 | 巻取りの場合 |
| 例3 | 巻出し（逆転入力）の場合 |
