三相モータ 海外規格適合モータ

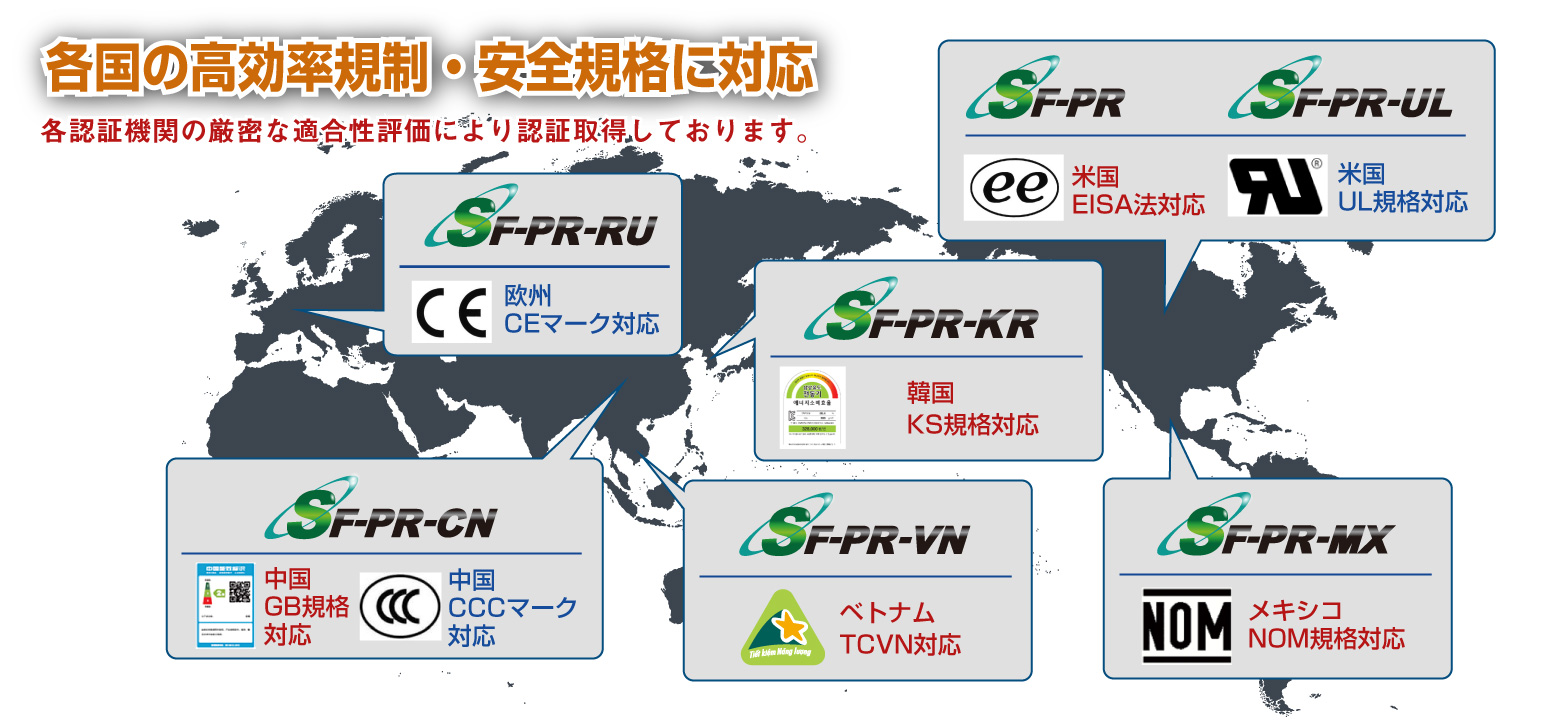

各国の高効率法規制の対応
米国EISA法UL規格対応品 SF-PR-UL
IE3対応
- ULの認証製品の中に組み込まれる形で使用される部品としてULが評価したことを意味するレコベナイズド・コンポネントマークに対応しています
- UL認証品のカテゴリを示す（CCN）PRGY2に対応しています。（UL1004-1）
- リード本数：3.7kW以下・・・9本（ラグ式） 5.5kW以上・・・12本（ラグ式）
欧州高効率規制・CEマーク対応品 SF-PR-RU
IE3対応
200V 50Hzの単一定格も製作可能です。

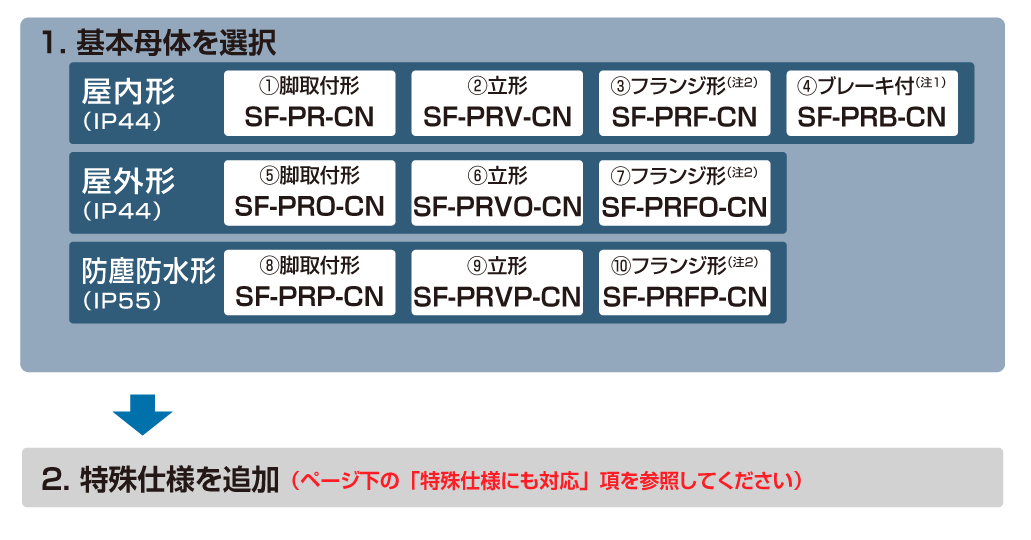

- （注2）フランジ形（SF-PRF、SF-PRFO）は、45kWまで。
- （注3）ブレーキ付は2Pを除く
韓国高効率規制対応品 SF-PR-KR
IE3対応
IPMモータ MM-EFSシリーズ
| 形名 | わく番号 | 出力 | 定格回転速度 | 電圧 |
|---|---|---|---|---|
| MM-EFS□1M | 80M〜225S | 0.75kW～55kW | 1500r/min | 200Vクラス |
| MM-EFS□1M4 | 400Vクラス | |||
| MM-EFS□1M-S10 | 160M～225S | 11kW～55kW | 200Vクラス | |
| MM-EFS□1M4-S10 | 400Vクラス | |||
| MM-EFS□3 | 80M～160M | 0.75kW～15kW | 3000r/min | 200Vクラス |
| MM-EFS□34 | 400Vクラス |
- IPMモータ MM-EFSシリーズは、商用電源で駆動することができません。
- 1500r/min仕様の11kW以上でベルト掛けする場合は、ベルト掛け専用品（-S10）をご使用願います。
- 対応インバータについては別途ご照会願います。
ワンポイント
IPMモータ MM-EFSシリーズは磁石を使用した同期モータですのでほとんどの国で高効率規制の対象外となります。
IPMモータ MM-EFSシリーズでは安全認証は取得しておりません。
安全規格概要
| 名称 | 概要 | 国と地域 | マーク |
|---|---|---|---|
| UL規格 | 非営利団体である米国保険業者安全試験所(Underwriters Laboratories Inc.:UL)が策定する製品安全規格です。 UL規格の認証取得は任意ですが、州や地方自治体レベルでUL認定を義務付けている例も多くあります。 |
米国 |  |
| EN規格 | EC指令を実際の製品に適用するために欧州標準化委員会(CEN)、欧州電気標準化委員会(CENELEC)、 欧州通信規格協会(ETSI)が発行する欧州の統一規格です。 CEマーキングは製品が各指令に整合されている整合規格に適合していることを表しています。 |
欧州 |  |
特殊仕様の対応
| 仕様名称 | 摘要 |  米国 |
 欧州 |
 韓国 |
|
|---|---|---|---|---|---|
| SF-PR | SF-PR-UL | SF-PR-RU | SF-PR-KR | ||
| CW | 出力軸から見て時計方向に回転 |  |
|
(標準) |
|
| BW (両回転) |
両回転 | |
|
|
|
| 防食3種塗装 | 軽度の腐食条件に対応するもの | |
|
|
|
| 耐湿処理 (熱帯処理) |
モータが熱帯地区を通過・使用される場合推奨 別名 TROPICAL TREATMENT |
|
|
|
|
| 軸上 | 出力軸上向きで使用する場合の仕様 (わく番号80M～180Mのみ) |
|
|
|
|
| 軸下 | 出力軸下向きで使用する場合の仕様 (わく番号80M～180Mのみ) |
|
|
|
|
| 軸端タップ | 負荷側軸にメネジ加工を行います | |
|
|
|
| 端子箱屋外 | わく番号200LD以上は鋳物製 | |
(標準) |
(標準) |
|
| ラグ式 | リード線バラ出し方式 (わく番号160M以上はラグ式標準) |
|
(標準) |
－ | |
| B組立 | 出力軸より見て端子箱が右側に付きます(A組立は左側) 上部取付の場合、ケーブル引込口が右側となります |
|
|
|
|
| KD寸法 | 端子箱丸穴寸法(KD)指定(屋内形のみ) | |
－ | － | |
| PF寸法 | 端子箱電線管ねじ式 (屋外形もしくは端子箱屋外を選択時) |
|
|
|
|
| 振動V-5 | 全振幅 0.005mm以下(商用電源時) | |
|
|
|
| 振動V-10 | 全振幅 0.010mm以下(商用電源時) | |
|
|
|
| ベース付 | スライドベース付き(脚取付形のみ) | |
|
|
|
| アース端子付 | アース端子をフレーム(ブラケット)に取り付け | |
－ | |
|
各国の高効率法規制導入状況
各国の高効率法規制概要（抜粋）
| 国と地域 | 米国 |
欧州 |
韓国 |
|||||
|---|---|---|---|---|---|---|---|---|
| 安全規格 | UL規格 |
CEマーク |
－ | |||||
| 高効率法規制 | EISA NEMA MG1-12-12 |
COMMISSION REGULATION(EC) No.640/2009 IEC60034-30-1(2014) |
エネルギー消費効率等級表示制度 KS C 4202 |
|||||
| 認証マーク 認証ラベル |
 |
－ |  |
|||||
| 効率レベル | NEMA Premium(IE3) | IE3、又はIE2＋可変速ドライブ | IE3 | |||||
| 開始時期 | 2010/12/19～ | 2016/6/1～ | 2015/1/1～ | 2017/1/1～ | 2015/10/1～ | 2016/10/1～ | 2018/10/1～ | |
| 対象 モータ |
出力 | 0.75～150kW (1～200HP) |
0.75～373kW (1～500HP) |
7.5kW以上～ 375kW以下 |
0.75kW以上～ 375kW以下 |
37kW以上～ 200kW未満 |
200kW以上～ 375kW以下 |
0.75kW以上～ 37kW未満 |
| 極数 | 2極、4極、6極 | 2極、4極、 6極、8極 |
2極、4極、6極 | 2極、4極、6極、8極 | ||||
| 電圧 | 230V、460V、230/460V | 600V以下 | 1000V以下 | 600V以下 | ||||
| 周波数 | 60Hz | 50Hz、50/60Hz | 60Hz | |||||
| 定格 | S1 | S1、S3 80%ED | S1、S3～S10 | |||||
| 除外項目 | インバータ駆動専用、 ビルトイン、 水中モータ、 ハイスリップモータ |
ブレーキモータ、 ビルトイン、 水中モータ、 特殊環境モータ |
インバータ駆動専用、 ビルトイン |
|||||
| 三菱製作機種 | SF-PR/SF-PR-UL | SF-PR-RU | SF-PR-KR | |||||
規制の詳細は個別にご確認願います。
